华为TP48600B系列，华为TP48600B-N20A1室内通信电源,48V600A高频通信开关电源机柜

华为TP48600B系列，华为TP48600B-N20A1室内通信电源,48V600A高频通信开关电源机柜

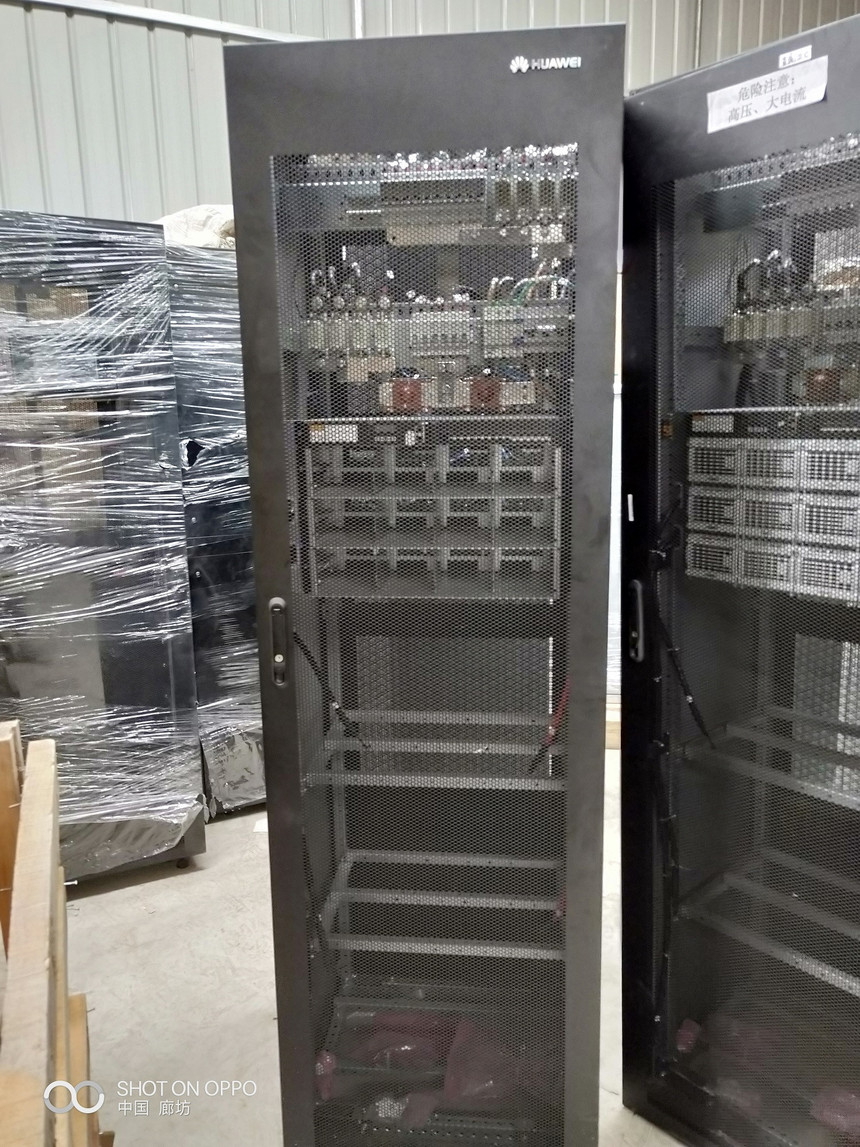

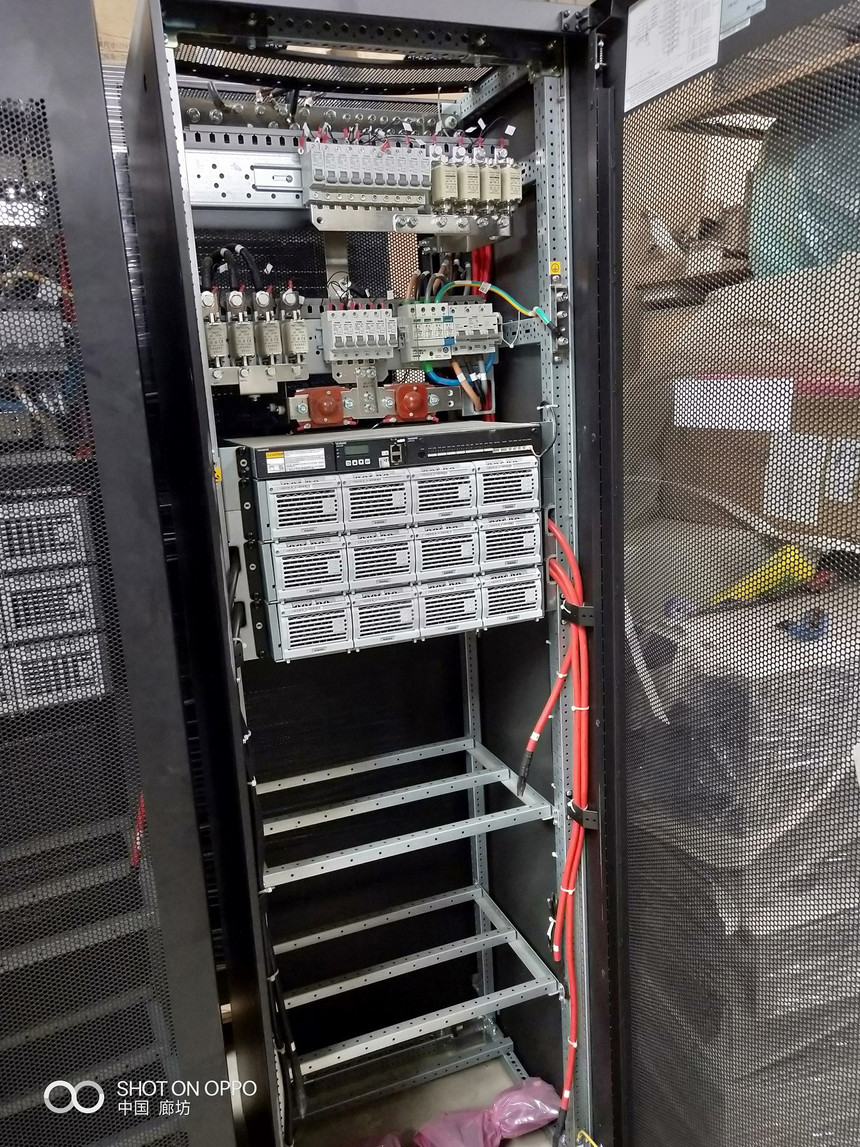

华为TP48600B-N20A1室内一体化机柜。

可内置电池，一体化省空间。

简介：TP48600B-N20A1是华为公司研发的一种AC/DC室内一体化-48V直流电源系统， 最大可配置12个48V/50A整流模块，并可内置3组12V铅酸蓄电池，系统最大配 置容量可达600A。

优势：l 高集成化设计，可内置3组电池，有效利用机房面积 l 高效整流模块效率>96%，节能减排 l 完善的模块休眠功能，进一步提高系统效率 l 整流模块工作环境温度范围-40 ℃ ～+75℃，55℃输出丌降额 l 整流模块和监控均支持热插拔技术，安装维护便利 l 智能化蓄电池管理和电池保护，延长电池使用寿命 l 电池防反接设计，有效避免因电池接反带来的安全和设备损坏危险 l 支持5路模拟量和9路开关量输入，8路干接点输出，节省环境采集器开支 l 可通过华为主设备实现带内传输组网，节省传输资源，提高电源网管可靠性

参数：

基本指标

尺寸 600mm（宽）×600mm（深）×2000mm（高） 重量 ≤131kg（丌包含整流模块和电池） 制冷方式 自然散热 安装方式 防静电地板安装，地面安装 走线方式 上进线，上出线 维护方式 前操作、前维护，支持靠墙（离墙壁距离≥100mm） 保护等级 IP20 电池空间 24U（内置3组×150Ah）；另可外置1组同等容量电池

交流配电

输入模式 220/380V三相四线 输入电压 85～300VAC 输入频率 45~66Hz，额定值：50Hz/60Hz 输入方式 空开：1×125A/3P 交流防雷 20kA/40kA，8/20μs

直流配电

输出电压 42~58VDC，额定值：53.5VDC 最大容量 36kW（12×3000W） 电池支路 熔丝（STF15-80/250或TPS-250A）：4×250A 一次下电支路 熔丝（NT00）：4x160A 空开：2x63A/1P，6x32A/1P，2x10A/1P 二次下电支路 空开：2x63A/1P，2x32A/1P，2x10A/1P 直流防雷 10kA/20kA，8/20μs

整流器

额定功率 3000W（176~300VAC） 效率 >96% 工作温度 -40℃~+75℃ 尺寸 103mm（宽）×243mm（深）×88.9mm（高） 重量 ≤2.8kg 功率因素 ≥0.99 谐波失真 ≤5%

监控模块

信号输入 5路模拟量（电池温度，环境温度，环境湿度，温度1，温度2） 9路开关量（水浸，烟感，门磁，6路公共输入） 告警输出 8路干接点 通信端口 RS232，RS485，FE 储存能力 多达1000条历史告警记录 显示模式 LCD

环境指标

工作温度 -10℃~+50℃（丌含电池） 储存温度 -40℃~+70℃ 工作湿度 5%~95%（无凝露） 工作海拔 0~4000米
